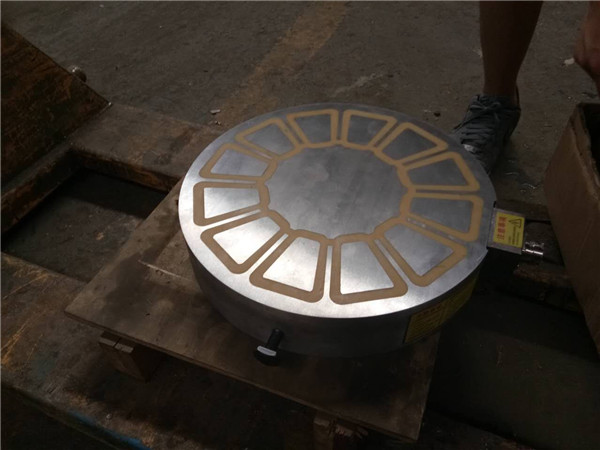

1電永磁吸盤的主要部件:
該設備主要由五個電控永磁吸盤、承重梁、電控系統、蓄電池、充電裝置等部分組成。
2.主要技術參數和要求:
2.1額定負載:不低于450kg；
2.2保證三個吸盤能完成額定載荷的提升；
2.3在保證性能和安全要求的前提下，盡可能減輕吊具重量，盡可能控制在500kg以下；
2.4吊具長度:7000mm(此長度為凈吊點長度)；
2.6蓄電池不能是需要加酸液的液體電池；
2.7電池必須是高質量的品牌，以確保一次充電后至少400次充/退磁的耐久性。；
2.8當設備使用過程中電池電量不足時，必須提供報警裝置，以提示更換電池。報警后，設備至少可以吊裝3-4次。
2.9拆電池要方便快捷，把手一定要設置在把手設置的位置，減少用工具拆卸；
2.10電池和充電裝置必須有保護措施，必須安裝電池鋼板屏蔽。鋼板的厚度必須有防撞能力，充電接口和充電裝置必須有防塵能力；
2.11電永磁吸盤與橫梁采用鏈式連接，鏈條不宜過長，盡量減少吸盤擺動。具體長度要和買家溝通后確定；
2.12關節懸掛式電永磁吸盤作用于工件時，需要適應同一工件不同板厚造成的高度差(不要超過10mm),吸盤可以同步吸放；
2.13控制方式:1固定控制面板+手持遙控器。橫梁末端需要控制面板。
要求操作安全簡便；控制箱要求有磁化和退磁指示燈；
2.14電控柜應盡可能簡單小巧，并應安全嵌入橫梁內，以防意外損壞；
2.15每根電纜必須有保護措施，電纜不得外露，并應加保護，防止高溫燙傷和焊渣碰傷；
2.16設備整體應保證焊接不會因鋼板磁化而出現電弧偏差，影響焊接質量；
2.17吊具本身的拆卸應簡單方便。如果有多余的電纜，必須放在一個鐵皮收線盒里，防止電源線損壞和漏電；
2.18吊具頂部應有醒目的指示燈，指示吊具處于磁化或消磁狀態；
2.19整套設備的吸盤線圈應密封，并具有基本防潮功能；
2.20電永磁吸盤的導磁率要求:工件下方有一個鑄鐵平臺，要求吊具吊起工件時吸盤不會吸附在平臺上(即使板厚為4mm)，避免超載或其他安全事故；
2.21橫梁采用優質材料制作，要求整體結構牢固，保證5年內額定載荷下吊裝的橫梁變形不影響設備的使用壽命和使用；
2.22整套設備必須滿足電氣安全要求，不得有漏電、短路等安全隱患；
2.23整套設備必須滿足吊具設備的特殊設備安全要求；
2.24設備必須在顯眼位置提供銘牌，標明其自身重量、額定負載、定期檢查等。
2.25設備放置時，要求能穩定放置在地面，不傾倒。
