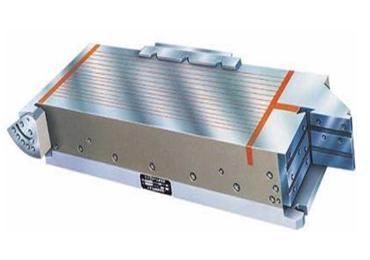

電磁吸盤控制板也叫磁化控制板。數控車床采用通用配套設施，具有磁化電磁卡盤的作用。根據電磁吸盤的輸出功率大小，可以制作相對輸出功率大小的控制板。在國內可以分為電路板結構和軟件結構。電路板構成的控制板具有便攜性和電壓可調的特點。軟件構建的控制板由關鍵變壓器、交流接觸器、時間控制器等組成。，具有堅固耐用、易于維護的特點。
連接電磁線圈傳輸線，拆下欠壓繼電器外殼，精確測量電磁線圈兩側的電阻，軌距桿依然指示一切正常，表示欠壓繼電器電磁線圈沒有短路，然后檢查汽車繼電器是否卡在機械設備中。然后合上上電源總開關，用數字萬用表與交流塊通訊，精確測量變壓器二次側工作電壓為139V，更換交流塊，精確測量整流二極管的兩個DC電壓。在所有正常情況下，橋式整流器輸出的交流電壓應為110伏，此時沒有工作電壓輸出。關掉主電源的總開關，用數字萬用表將四個整流二極管的精確測量電阻斷，找出其中兩個有什么問題。連接二極管的傳輸線焊開，拆下二極管，電磁吸盤再次進行精確測量和檢查，確認管道已經穿入。拆卸更換兩根新的二次管，連接傳輸線，檢查電焊是否牢固。
